カッター用インサート呼び

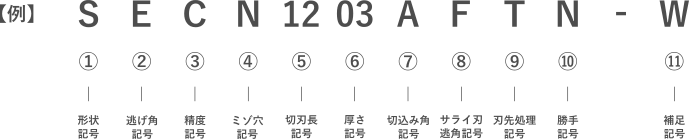

①形状記号
| 記号 |
形状 |
頂角 |
| A |
平行四辺形 |
85° |
| H |
正六角形 |
120° |
| L |
長方形 |
90° |
| O |
正八角形 |
135° |
| P |
正五角形 |
108° |
| R |
円形 |
- |
| S |
正方形 |
90° |
| T |
正三角形 |
60° |
| N |
特殊形状 |
- |
| W |
特殊形状 |
- |
②逃げ角記号
| 記号 |
逃げ角 |
| N |
0° |
| A |
3° |
| B |
5° |
| C |
7° |
| P |
11° |
| D |
15° |
| E |
20° |
| F |
25° |
| G |
30° |
| O |
特殊 |
③精度記号
| 記号 |
精度 |
| A |
超精密級 |
| C |
精密級 |
| E |
準精密級 |
| K |
並級 |
| M |
準並級 |
④ミゾ穴記号
⑤切刃長記号
⑥厚さ記号
| 記号 |
厚さ(mm) |
| 02 |
2.38 |
| 03 |
3.18 |
| T3 |
3.97 |
| 04 |
4.76 |
| 06 |
6.35 |
|
⑦切込み角記号
| 記号 |
切込み角 |
| A |
45° |
| D |
60° |
| E |
75° |
| F |
85° |
| H |
87° |
| P |
90° |
| Z |
特殊 |
|
⑧サライ刃逃げ角記号
| 記号 |
逃げ角 |
| N |
0° |
| A |
3° |
| B |
5° |
| C |
7° |
| P |
11° |
| D |
15° |
| E |
20° |
| F |
25° |
| G |
30° |
| Z |
任意 |
|
⑨刃先処理記号
⑩勝手記号
⑪補足記号
| 弊社及びお客様が任意に使用できる記号 |
例/サライ刃幅1.4
|
